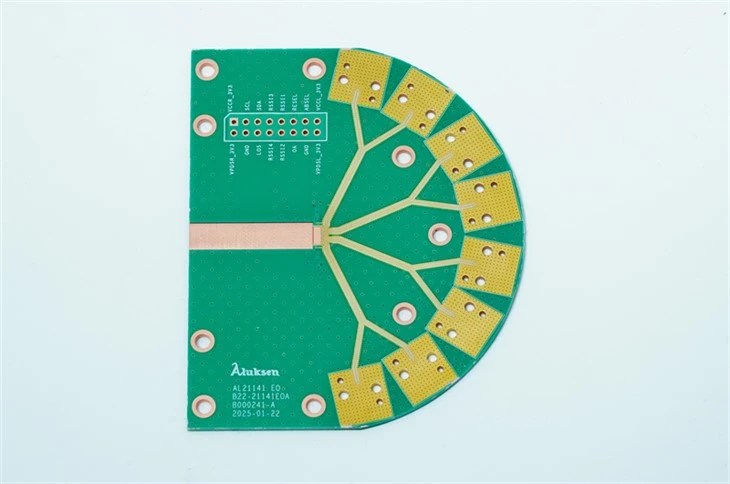

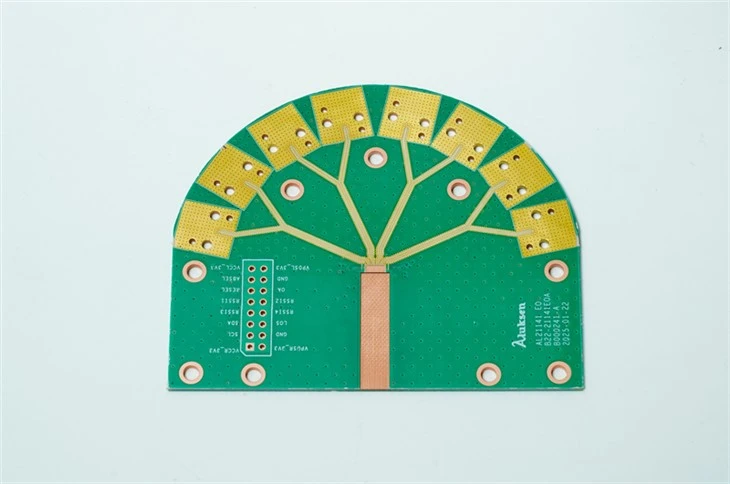

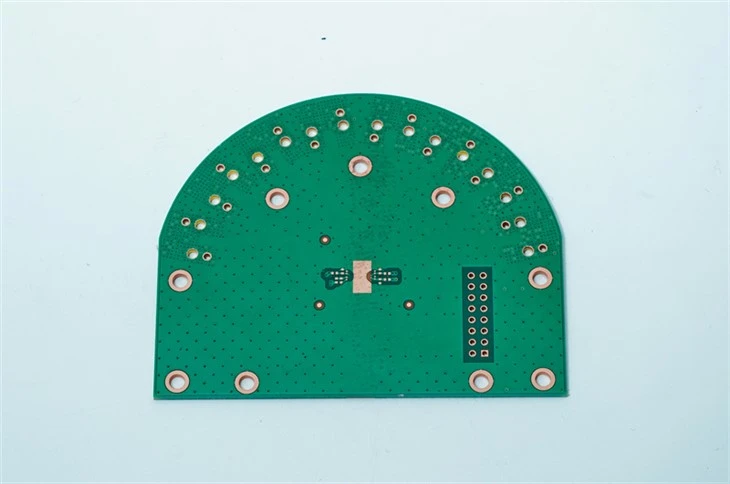

フェーズドアレイPCB

フェーズドアレイ回路ボードは、次の主要な機能で特徴付けられるフェーズドアレイアンテナシステムを有効にするコアハードウェアプラットフォームです。

1。Multi-チャネル統合：単一のボード上の多数の独立したRF送信チャネル（T/Rモジュールまたはコア回路）を統合し、各チャネルが信号振幅と位相を独立した制御できるようにします。

2。正確な位相/振幅制御：コア関数は、各放射エレメントチャネルに供給された信号の相対位相（およびしばしば振幅）を正確に調整することにより、慣性-柔軟なビームステアリング（スキャン）を実現し、空間で型を形作ることです。

3。High-頻度と高-速度操作：マイクロ波からミリ式-波動周波数（GHz範囲）を操作するように設計されており、PCB材料の厳しい要件を要求します（例えば、{6}}パフォーマンスRFラミネートなど）。分散、クロストーク。

4. High-Density Interconnect (HDI): Requires complex interconnections of numerous high-precision, high-frequency RF traces, DC power lines, and low-speed control signals within a constrained area. Typically employs multi-layer designs (often >10レイヤー）盲目や埋もれたバイアスなどのHDIテクノロジーを利用します。

5。高い統合：RFフロント-エンドコンポーネント（パワーアンプ、低{-ノイズアンプ、位相シフター、減衰器、スイッチ）、フィードネットワーク（発電機/組み合わせ）、デジタルコントロール回路（EG、FPGAまたはFPGA/ asis of Power shifterator controlmention、asics、asics、feed control control contruce、

6。熱管理の課題：高{-電力増幅器（PA）の濃縮動作は、洗練された熱管理ソリューション（たとえば、金属-コアボード、埋め込まれた熱パイプ/蒸気チャンバー、アレイを介した熱パイプ/蒸気チャンバー）を必要とし、安定性と信頼性を確保します。

7。キャリブレーション要件：製造耐性と温度変動により、チャネル-から-チャネルの不一致が発生します。通常、キャリブレーションネットワークまたは外部キャリブレーションのサポートで構築された-は、ビームポインティングの精度とサイドボレベルを維持するために不可欠です。

8。スケーラビリティとモジュール性：デザインは、多くの場合、モジュール性を強調して、複数のボードを組み合わせることで大きなアレイの構築を促進します。

9。小型化と軽量：特に、空中および宇宙生まれのアプリケーションにとって非常に重要であり、サイズと重量の減少のために高い統合を促進します。
