半導体テスト PCB 上で効果的なテスト ポイントを設計することは、半導体テスト プロセスの効率と精度に直接影響を与える重要なタスクです。半導体テスト PCB サプライヤーとして、私たちはこのプロセスに伴う微妙な違いや課題を理解しています。このブログでは、半導体テスト PCB 上のテスト ポイントを設計するための重要な考慮事項とベスト プラクティスについて詳しく説明します。
テストポイントの目的を理解する
半導体テスト PCB 上のテスト ポイントは、電気テストとデバッグのためのアクセス ポイントとして機能します。これらを使用すると、エンジニアは電圧、電流、抵抗などの電気パラメータを測定し、回路にテスト信号を注入できます。効果的なテスト ポイントにより、障害を迅速かつ正確に特定できます。これは、半導体デバイスの品質と信頼性を確保するために不可欠です。
テストポイント設計における重要な考慮事項
サイズと形状
テスト ポイントのサイズと形状は、考慮すべき重要な要素です。テスト ポイントは、PCB に損傷を与えることなくテスト プローブを収容できる十分な大きさである必要があります。テスト ポイントの一般的なサイズは、直径約 0.5 mm ～ 1.0 mm です。テストポイントの形状もプローブのしやすさに影響を与える可能性があります。円形または四角形のテスト ポイントは、プローブの先端に安定した表面を提供するため、多くの場合好まれます。
配置
PCB 上のテスト ポイントの配置も重要な考慮事項です。テストポイントは、テスト機器が簡単にアクセスできるエリアに配置する必要があります。また、信号損失と干渉を最小限に抑えるために、テストする必要があるコンポーネントまたはノードの近くに配置する必要があります。さらに、効率的なテストを促進するには、テスト ポイントを論理的かつ組織的に配置する必要があります。
シグナルインテグリティ
テスト ポイントを設計する場合、信号の完全性を維持することが不可欠です。テスト ポイントは、信号の減衰、反射、クロストークを最小限に抑えるように設計する必要があります。これは、適切なインピーダンス整合技術を使用し、テスト ポイント トレースの長さをできるだけ短く保つことで実現できます。
試験装置との互換性
テスト ポイントは、使用するテスト機器と互換性があるように設計する必要があります。テスト機器が異なればプローブのタイプやサイズも異なる場合があるため、テスト ポイントが特定のプローブに対応できることを確認することが重要です。さらに、正確な測定を保証するために、テスト ポイントはテスト プローブとの信頼できる電気接続を提供するように設計する必要があります。
テストポイント設計のベストプラクティス
標準テストポイントサイズの使用
標準のテスト ポイント サイズを使用すると、テスト プロセスが簡素化され、テスト機器のコストが削減されます。標準のテスト ポイント サイズは広く入手可能であり、ほとんどのテスト プローブと互換性があります。
テストポイントのクラスタリングの回避
クラスタリングを避けるために、テスト ポイントは PCB 全体に均等に分散される必要があります。テスト ポイントがクラスタ化すると、個々のテスト ポイントへのアクセスが困難になり、プローブが損傷するリスクが高まる可能性があります。
テスト ポイント ラベルの組み込み
テスト ポイントにラベルを付けると、エンジニアが各テスト ポイントの目的と場所を迅速に特定するのに役立ちます。テスト ポイントのラベルは明確かつ簡潔である必要があり、テスト ポイント名、テスト対象のコンポーネントまたはノード、予想されるテスト結果などの情報が含まれている必要があります。
テストポイント密度の考慮
PCB 上のテスト ポイントの密度は慎重に考慮する必要があります。テスト ポイントが多すぎると PCB のコストと複雑さが増加する可能性があり、テスト ポイントが少なすぎると包括的なテストの実行が困難になる可能性があります。徹底的なテストの必要性と、PCB のコストおよび複雑さの間でバランスを取る必要があります。
特殊な PCB タイプとテスト ポイント設計
次のような特殊な種類の PCB を扱う場合マイクロLED PCB、ハロゲンフリーPCB、 そしてPCB を介してブラインド埋めされた厚い銅、追加の考慮事項が考慮されます。
マイクロLED PCB
マイクロ LED PCB は、コンポーネントのサイズが小さいため、高精度のテスト ポイントが必要です。マイクロ LED を適切にテストするには、テスト ポイントを正確に配置する必要があります。設計では、信号の整合性を維持するために、これらの PCB の高速および高密度の性質も考慮する必要があります。

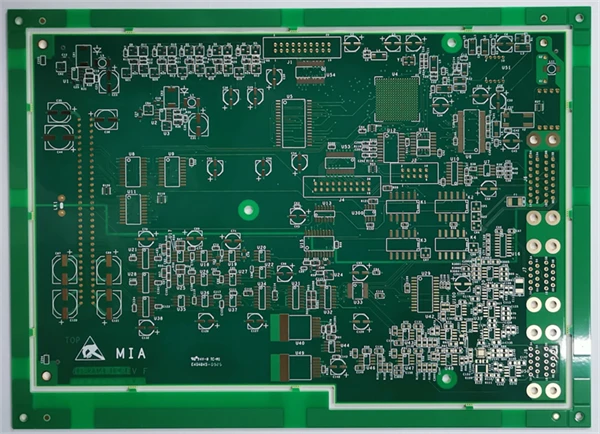

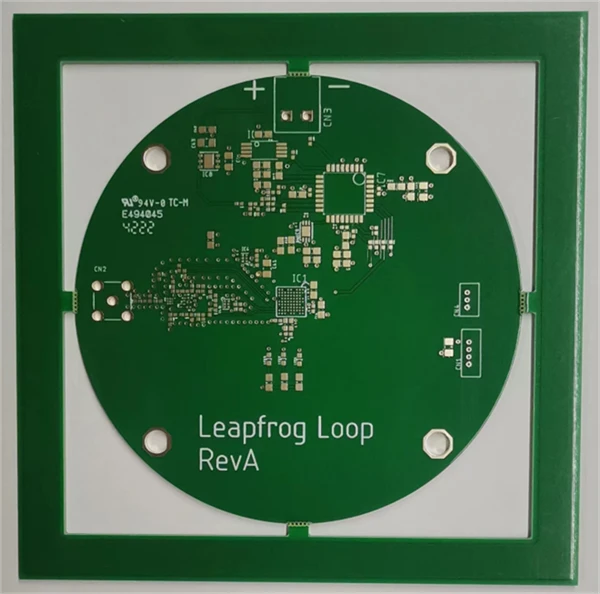

ハロゲンフリーPCB
ハロゲンフリー PCB は、従来の PCB とは異なる材料特性を持っています。これらの特性は、テスト ポイントの電気的性能に影響を与える可能性があります。したがって、テストポイントの設計は、正確なテストを保証するためにインピーダンスマッチングを調整するなど、これらの違いを考慮して最適化する必要があります。
PCB を介してブラインド埋めされた厚い銅
厚い銅のブラインド埋め込みビア PCB には、独特の構造的特徴があります。テスト ポイントは、埋め込みビアと厚い銅層にアクセスできるように設計する必要があります。これには、包括的なテストを確実に行うために、特別なプローブ技術とテスト ポイントの配置が必要になる場合があります。
結論
半導体テスト PCB 上で効果的なテスト ポイントを設計することは、複雑ですが不可欠な作業です。サイズ、形状、配置、信号の完全性、テスト機器との互換性などの重要な要素を考慮し、このブログで概説されているベスト プラクティスに従うことで、エンジニアは効率的かつ正確な半導体テストを可能にするテスト ポイントを設計できます。
半導体テスト PCB サプライヤーとして、当社は効果的なテスト ポイントを備えた高品質 PCB の設計と製造を支援する専門知識と経験を持っています。標準的な PCB で作業している場合でも、次のような特殊なタイプの PCB で作業している場合でも、マイクロLED PCB、ハロゲンフリーPCB、 またはPCB を介してブラインド埋めされた厚い銅、お客様の特定の要件を満たすためにカスタマイズされたソリューションを提供できます。
当社の半導体テスト PCB 製品についてさらに詳しく知りたい場合、またはプロジェクトについて詳しく話し合いたい場合は、お気軽にお問い合わせください。私たちは、お客様と協力し、半導体テストの目標達成を支援する機会を楽しみにしています。
